| modèl | gwosè platfòm | gwosè total | wotè | pwa | Max reyon travay | pwa nèt |
| TGZ-8 | 1200*800 | 5200*1585*1900 | 8m | 200KG | 4.5M | 1500kg |
| TGZ-10 | 1200*800 | 5400*1665*1900 | 10m | 200KG | 5M | 1700kg |
| TGZ-12 | 1200*800 | 6400*1665*1900 | 12m | 200KG | 6M | 2000kg |
| TGZ-14 | 1200*800 | 6200*1730*2100 | 14m | 200KG | 8.5M | 2350kg |
| TGZ-16 | 1200*800 | 7000*1730*2200 | 16m | 200KG | 9M | 2600kg |
| TGZ-18 | 1200×800 | 7100×1850×2260 | 18m | 200KG | 10 | 4300kg |
| TGZ-20 | 1200×800 | 7700×1850×2260 | 20m | 200KG | 12M | 4450kg |

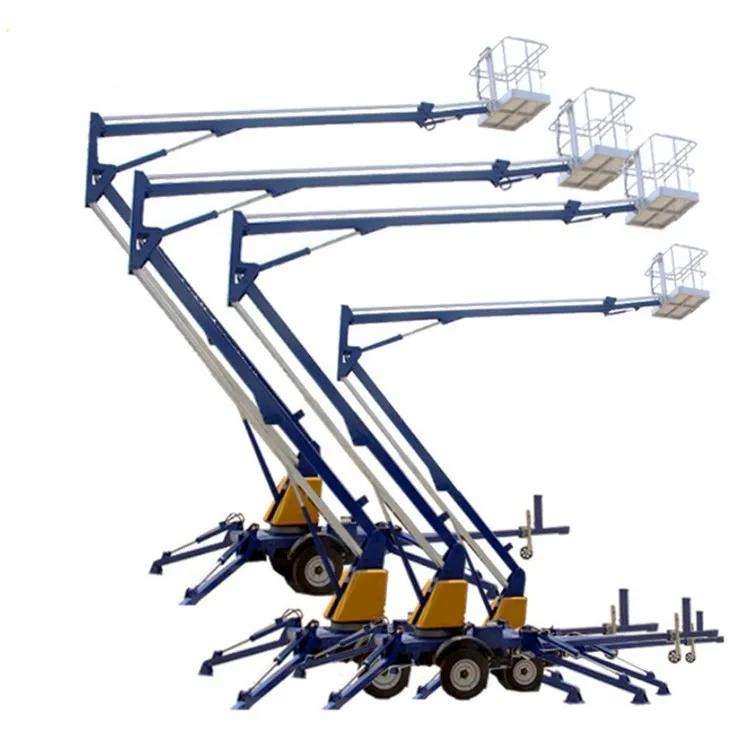

Remorquable Articulating Boom Lift - Wotasyon ak Lifting Mekanis Eksplike
A Towable Articulating Boom Lift, ke yo rele tou yontrelè-platfòm travay ayeryen, se yon machin leve trè versatile ki fèt pou travay nan wotè nan konstriksyon, antretyen etablisman, taye pye bwa, ak enstalasyon sèvis piblik. Estrikti trelè kontra li yo pèmèt li fasil transpòte pa machin, pandan y ap sistèm boom atikile li yo pèmèt operatè yo rive nan pozisyon travay konplèks.
Karakteristik kle yo teknik nan machin sa a kouche nan li yosistèm leve idwolik ak mekanis wotasyon slewing, ki ansanm pèmèt platfòm la deplase vètikal, orizontal, ak alantou obstak ak presizyon.
Artikulasyon Boom Lifting System
Mouvman an leve nan leve boom remorquable a se prensipalman reyalize atravè yonmilti-estrikti boom atikile ki mache ak silenn idwolik. Konsepsyon sa a pèmèt platfòm la deplase san pwoblèm nan plizyè direksyon.
1. Prensipal Boom Leve Mekanis
Laprensipal boomkonekte ak baz platin a atravè yon pwen charnyè-lourd. Agwo silenn idwolik leveenstale ant chasi a ak boom la.
Lè ponp idwolik la bay lwil presyon:
Lasilenn idwolik pwolonje, pouse boom nan anlè.
Laboom wotasyon alantou charnyèr baz la, leve bra a tout antye.
Lè silenn lan retracte, boom la bese piti piti.
Mekanis sa a konvètimouvman lineyè idwolik nan mouvman leve wotasyon, ki pèmèt boom nan reyalize elevasyon ki estab pandan w ap kenbe frigidité estriktirèl.
2. Segondè Artikulasyon Boom
Pi wo pase boom prensipal la se yonsegondè atikile bra, ki ogmante fleksibilite ak travay rive.
Seksyon sa a sèvi ak yon lòtatikilasyon idwolik silennsa:
Ajiste aang ant boom prensipal la ak boom anwo a
Pèmèt platfòm larive sou obstak tankou twati, ekipman, oswa branch pye bwa
Amelyore presizyon pwezante pandan travay ayeryen
Estrikti atikile a pèmèt machin nan fèmouvman "leve-ak-sou" yo, ki pa posib ak asansè teleskopik dwat.
3. Sistèm nivelman platfòm
Pou asire sekirite operatè a, panyen travay la rete orizontal pandan leve. Sa a se reyalize atravè yonmekanik oswa idwolik oto-sistèm lyezon nivelman.
Sistèm nan otomatikman ajiste ang platfòm la pandan boom la ap deplase, asire ke platfòm operatè a reteki estab ak nivo nan tout wotè.
Sistèm wotasyon idwolik (slewing).
Yon lòt fonksyon kritik asansè boom remorquable a seorizontal wotasyon, ki pèmèt boom nan kouvri yon zòn travay lajè san yo pa deplase chasi a.
1. Turntable Slewing Mekanis
Asanble boom la monte sou yonwotasyon platinki sitiye nan tèt chasi a. Se platin ki konekte ak ankadreman an atravè yonslewing kote yo pote(tire bag).
Wotasyon an kondwi pa:
A motè idwolik
A Kovèti pou vè k'ap manje kadav oswa bwat rediksyon planetè
A Kovèti pou bag slewing
Lè motè idwolik la opere, li kondui bwat la, ki wotasyon bag la vire epi li pèmèt tout estrikti boom la vire toutotou aks vètikal la.
2. 360-Wotasyon kontinyèl degre
Pifò asansè boom remorquable yo fèt pou reyalize360 degre wotasyon kontinyèl, bay yon reyon lajè k ap travay san yo pa repositionne machin nan.
Sa a anpil amelyore efikasite nan aplikasyon tankou:
Antretyen eksteryè bilding
Enstalasyon ekleraj
Koupe pye bwa
Antretyen depo
Sistèm pouvwa idwolik
Mouvman yo leve ak wotasyon yo mache ak yoninite pouvwa idwolik kontra enfòmèl ant, ki tipikman gen ladann:
Motè elektrik oswa motè gazolin
Ponp idwolik
Reservoir lwil oliv
Tiyo kontwòl direksyon
Kawotchou idwolik ak silenn
Operatè a kontwole mouvman boom nanlevye kontwòl oswa joysticks elektwonik, ki kontwole koule lwil idwolik nan chak actuator.
Sistèm idwolik sa a asire:
Mouvman leve lis
Pozisyon egzak
Operasyon ki estab nan wo elevasyon
Sistèm Estabilizasyon
Anvan operasyon leve kòmanse, machin nan dwe estabilize lè l sèvi avèkkat outriggers idwolik.
Sa yo outriggers:
Pwolonje deyò soti nan chasi a
Ogmante zòn baz sipò
Nivo machin nan sou tè inegal
Yon fwa yo deplwaye, yo asire leve boom la reteestriktirèl ki estab pandan leve ak wotasyon.
Avantaj ki genyen nan asansè boom artikule remorquable
A towable atikile leve boomofri plizyè avantaj konpare ak lòt platfòm travay ayeryen:
Transpò fasil ak machin estanda
Fleksib boom atikile pou clearance obstak
Wotasyon 360 degre pou gwo pwoteksyon k ap travay
Konpak depo ak pri transpò ki ba
Sistèm leve idwolik serye
Akoz benefis sa yo, asansè boom ki monte trelè-yo lajman itilize nankonstriksyon, antretyen etablisman, jeni minisipal, ak endistri jaden.
